PRODUCT DETAILS製品詳細 -13-

ダイワ内断熱Fn(三層)

高断熱・高吸音・耐火・化粧性がある省エネスペシャル野地板

金属屋根で大空間の建物に対応した断熱高吸音化粧野地板です。野地板を母屋の上に留め付けるため、天井落下の恐れもなく高断熱・高吸音・化粧が一枚の三層複合野地板になります。
また、母屋(鉄骨)に対して熱橋の影響が小さくなるため、結露の発生が小さくなります。三層複合板することにより施工も一度で済み、ライフサイクルコストを考慮した断熱高吸音化粧野地板です。

[ 耐火認定番号 ]
  • FP030RF-2020(2)
[ 内訳 ]

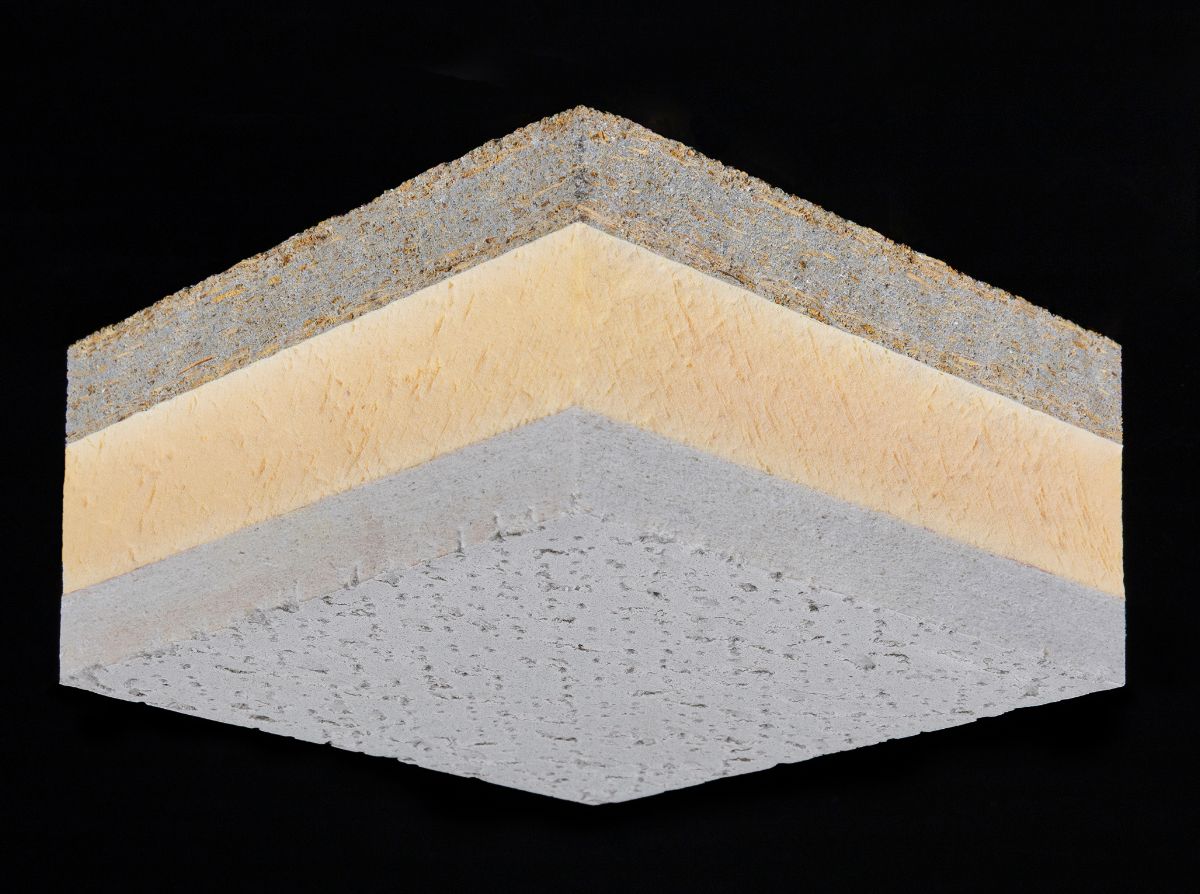

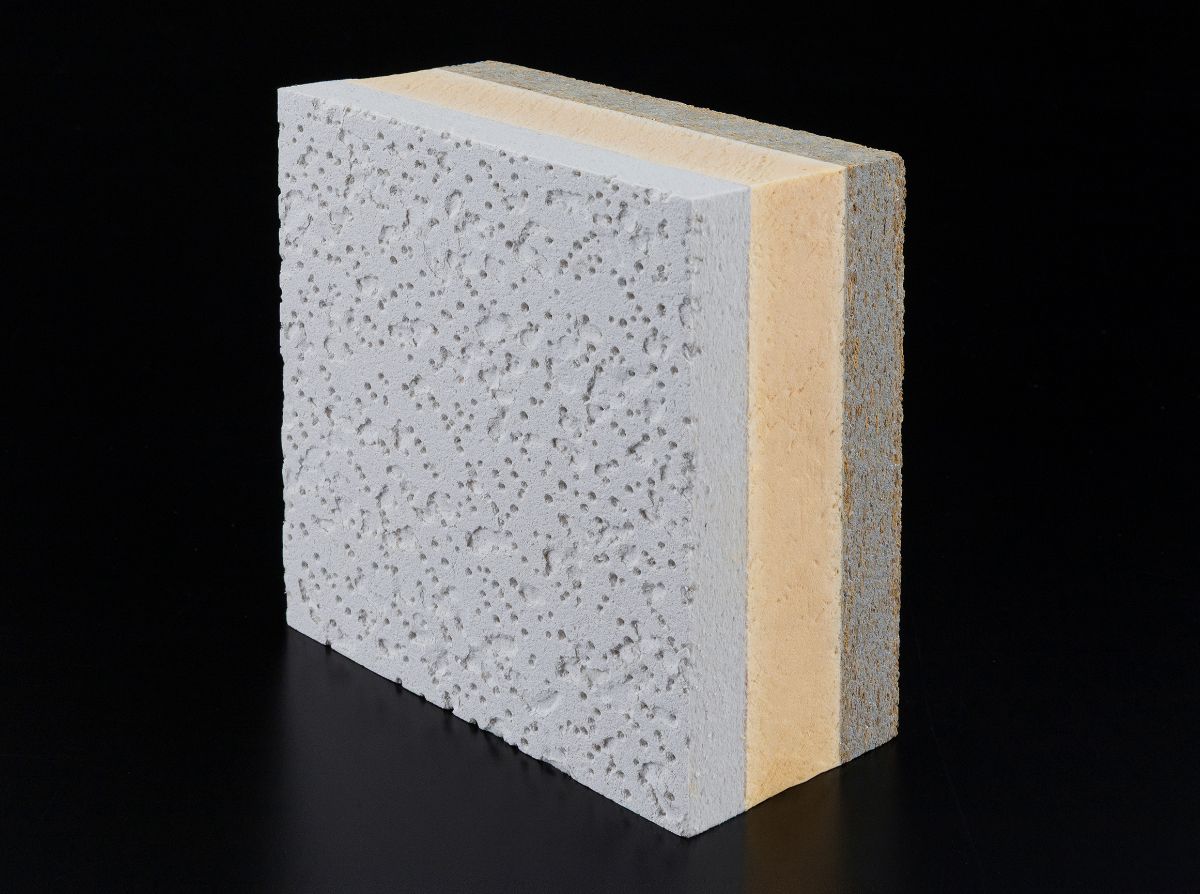

  • 硬質木片セメント板+フェノールフォーム25+ロックウール吸音板

性能・規格

内訳 認定耐火番号 梁間隔 母屋ピッチ 断熱性 吸音性 遮音性 化粧性 耐湿性
硬質木片セメント板+フェノールフォーム25+ロックウール吸音板(断熱材25mm) FP030RF-2020(2) 910以下

※構造計算等によって構造安全性が確かめられた寸法

硬質木片セメント板
(mm)
フェノールフォーム
(mm)
ロックウール吸音板
(mm)
総厚
(mm)
重量
(kg/枚)
熱貫流率
(W/m²・K)
18 25 9 52 約44 0.645
18 25 15 58 約47 0.556
25 25 9 59 約57 0.579
25 25 15 65 約60 0.542

遮音性

硬質木片セメント板 遮音データ

中心周波数(Hz) 250 500 1,000 2,000
音響透過損失(dB) 18mm 28.0 31.8 34.5 29.5
25mm 30.0 33.5 34.2 33.9

吸音性

ロックウール吸音板9の場合

周波数(Hz) 250 500 1,000 2,000
吸音率 0.18 0.3 0.47 0.58

※日本建築総合試験所(測定機関)

高吸音ロックウール吸音板15の場合

周波数(Hz) 250 500 1,000 2,000
吸音率 0.39 0.59 0.68 0.75

※岡山県工業技術センター(測定機関)
